随着物联网与智能交通系统的快速发展，集成北斗卫星导航、GPRS无线通信与GIS地理信息系统的车辆监控系统，已成为现代物流管理、公共交通调度与特种车辆监管的核心技术方案。本文旨在探讨一种以高性能ARM单片机为核心处理器，结合北斗/GPRS/GIS技术的车辆监控系统，并重点阐述其网络工程设计方案。

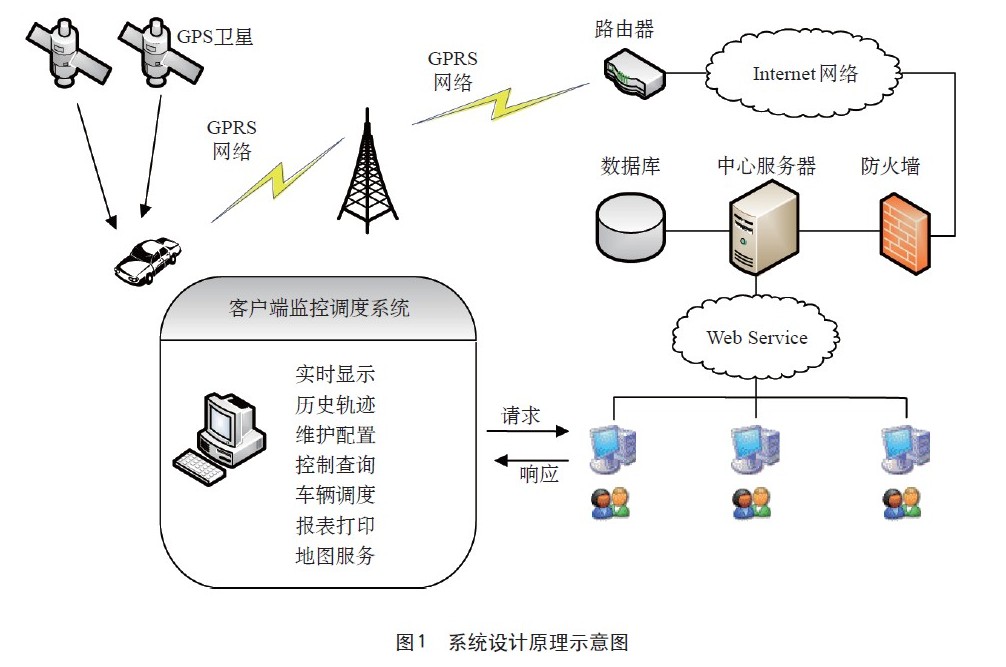

一、 系统总体架构设计

本系统采用分层模块化设计，总体可分为车载终端、无线通信网络与监控中心平台三大部分。

1. 车载终端层：以ARM架构的微控制器（如STM32系列）作为主控单元，具备强大的数据处理能力和丰富的外设接口。终端集成北斗/GPS双模定位模块，实现车辆高精度位置、速度、时间信息的实时采集；通过GPRS模块，将数据封装成TCP/IP或UDP数据包，经由移动通信网络（2G/3G/4G）上传至监控中心。终端可扩展连接各类传感器（如油耗、胎压、车门状态）与CAN总线接口，实现车辆状态全方位监控。

1. 无线通信网络层：作为数据传输的桥梁，主要依托公共移动通信网络（GPRS/3G/4G）。GPRS网络具有“永远在线”、按流量计费、覆盖范围广的优点，适合频繁、小数据量的车辆信息传输。为确保通信的可靠性与实时性，网络工程设计需考虑数据压缩、通信协议优化（如自定义轻量级协议或采用MQTT等物联网协议）以及心跳包机制，以维持长连接并检测终端在线状态。

1. 监控中心平台层：这是系统的“大脑”，通常部署在具备固定公网IP的服务器上。中心平台由通信服务器、数据库服务器、GIS应用服务器和Web展示服务器等构成。通信服务器负责与海量车载终端建立并维护Socket连接，解析数据包；数据库服务器（如MySQL）存储历史轨迹与状态信息；GIS服务器（基于ArcGIS或开源平台如MapServer）提供电子地图服务、路径分析与地理围栏功能；Web服务器则向授权用户提供B/S架构的可视化监控界面，实现车辆实时定位、轨迹回放、调度指挥与报警处理。

二、 核心硬件设计：ARM单片机选型与接口

ARM单片机是车载终端的控制核心。推荐选用Cortex-M3或M4内核的型号，其主频、内存（Flash与RAM）及外设资源需满足以下需求：

• 定位模块接口：通常通过UART串口连接北斗模块，接收并解析NMEA-0183标准格式的定位数据。
• GPRS模块接口：通过另一路UART串口，使用AT指令集控制GPRS模块（如SIM800系列）完成网络注册、PPP拨号、数据传输等操作。
• 数据存储：可外接SPI接口的Flash或SD卡，用于缓存本地数据，应对通信中断等异常情况。
• 电源管理：设计宽电压输入（如9-36V）的DC-DC电源电路，并具备低功耗模式，以适配车辆电瓶供电环境。
• 扩展接口：预留CAN、ADC、GPIO等接口，用于连接各类车载传感器与执行器。

三、 关键软件与网络协议设计

1. 车载终端嵌入式软件：在ARM上运行基于RTOS（如FreeRTOS）或裸机程序。软件流程包括：系统初始化→北斗数据采集与解析→车辆状态采集→数据封装（可加入时间戳、车辆ID等信息）→通过GPRS模块发送至中心指定IP端口。需设计稳健的通信重连与数据重发机制。

1. 通信协议设计：为减少流量、提高效率，宜设计精简的二进制应用层协议。数据帧可包含帧头、车辆ID、命令字、数据体长度、数据体（经纬度、速度、状态等）、校验码等部分。需定义上行（终端到中心）与下行（中心到终端，用于发送指令或参数）两种数据帧格式。

1. 监控中心网络服务设计：

• 高并发接入：通信服务器采用I/O多路复用（如epoll）或异步网络框架（如Netty），以支持成千上万台终端的同时在线连接。

• 数据解析与分发：服务器对接收到的原始数据包进行校验、解析，并将有效信息存入数据库，同时实时推送至GIS引擎和前端WebSocket连接。

• GIS地图服务：集成商用或开源GIS引擎，实现地图显示、车辆图标动态刷新、轨迹绘制、区域查车、历史轨迹查询与分析等功能。

• Web应用开发：采用前后端分离架构，后端（如Spring Boot）提供RESTful API，前端（如Vue.js）调用API并利用百度地图/高德地图API或开源地图库（如OpenLayers）进行可视化展示，为管理员提供直观、交互性强的监控界面。

四、 网络工程与安全性考虑

• 网络拓扑与带宽：监控中心需接入具有足够上行带宽的企业级光纤，并配置防火墙与路由器。根据终端数量与数据上报频率估算中心所需的带宽与服务器性能。
• 数据安全：在数据传输层面，可启用GPRS模块的SSL/TLS功能，或在后端对敏感数据进行加密存储。在接入层面，采用车辆ID与SIM卡号绑定的白名单机制，防止非法终端接入。
• 系统可靠性：设计双机热备或负载均衡方案，确保中心服务器的高可用性。车载终端程序需具备看门狗与自恢复功能，应对复杂车载环境。

---

本文设计的基于ARM单片机，融合北斗定位、GPRS通信与GIS技术的车辆监控系统，通过合理的网络工程架构与软硬件协同设计，实现了对车辆动态信息的实时、可靠、可视化监控。该系统设计具有模块化、可扩展性强、成本可控的特点，可广泛应用于物流车队管理、出租车调度、危险品运输监控等多个领域，为提升运输效率与安全保障提供了有效的技术解决方案。
